Technische Daten : 2 x Ua 0 - 330V
30mA - 220mA einstellbar Leider ist es so
das, das Regel IC VB408 nicht mehr lieferbar ist. Bei der Suche nach
einem Nachfolger bin ich auf das IC LR8 gestoßen. Dieses IC
verträgt zwar noch ein paar Volt mehr als der VB408, kann aber nur
10mA liefern und die Verlustleistung ist noch geringer. Um den Nachteil
auszugleichen habe ich zu dem bewährten Schaltungskonzept meines
ersten Netzteiles gegriffen und noch eine einstellbare Stromregelung

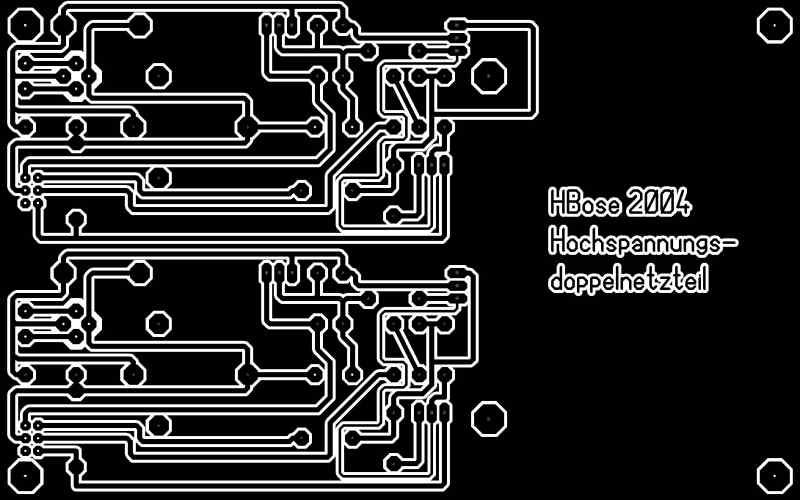

dazu gebaut. Auf der Platine
habe ich das Netzteil zweimal aufgebaut. Versorgt aus einem Trafo mit
zwei getrennten Hochspannungswicklungen kann man auch hier die negative
Gittervorspannung für Röhrenschaltungen gewinnen. Das
Schaltbild zeigt aber nur die einfache Variante. Da der LR8 in
Europa nur in Industrie Stückzahlen zu erhalten ist, hier der Link
zu einem amerikanischen Distributor der das Bauteil auch in
Hobbystückzahlen liefert. Lieferung und Bestellung sind absolut
problemlos und klappen besser und preisgünstiger als bei
inländischen Distributoren ;-).  Viel Spaß
beim nachbauen.
|
| Menge | Wert | Bauteile |
| 1 | B500C2200 |
B1 |
| 1 | 2
x 250V~ 300mA |
TR1 |
| 2 | Printstecker |
SL2, SL3 |
| 1 | Printstecker | SL1 |
| 1 | 0,1µF/400V | C3 |
| 1 | 0,22µF/400V | C1 |
| 1 | Buchse
4mm |
X3 |
| 1 | 1k | R3 |
| 1 | 5k | R5 |
| 1 | 10µF/450V | C2 |
| 2 | 10/2W | R1, R2 |
| 1 | 47k | R12 |
| 1 | 50k/1W | R11 |
| 2 | 100k | R10, R13 |
| 1 | 220µF/450V | C4 |
| 1 | 220k | R6 |
| 1 | 330 | R4 |
| 1 | Sicherung 500mA | SI1 |
| 1 | 620 | R8 |
| 1 | Netzschalter |
S1 |
| 1 | BA157 | D2 |
| 1 | BC639 | Q2 |
| 1 | BUZ90 | Q1 |
| 1 | Buchse
4mm |
X4 |
| 1 | LR8 | IC1 |
| 1 | ZPD15 | D1 |
| 2 | Netzkabel |
X1, X2 |
