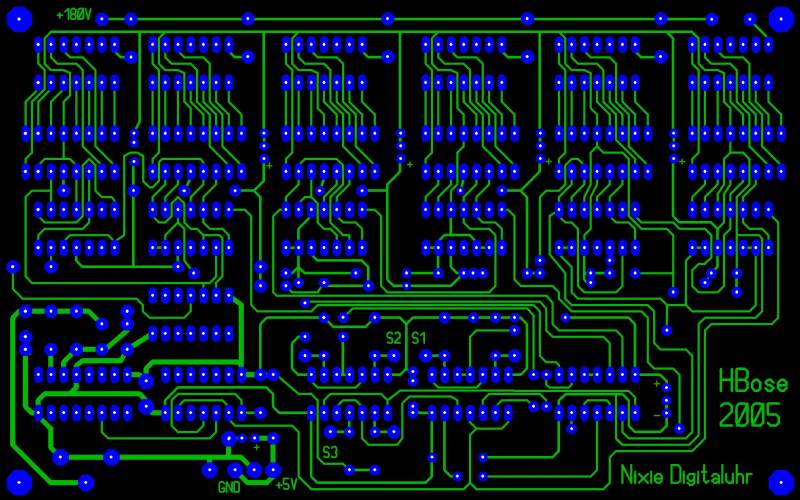

Pläne TTL-Digitaluhr
Für eine größere Ansicht auf den Plan klicken
|
|
|
|
| 3 | Schalter 1 x Um | S1,S2, S3 |
| 1 | 1M | R9 |
| 7 | 1k | R8,,R10,R11R12, R13, R14, R15 |
| 1 | 6,8k | R16 |
| 6 | 33k | R1, R2, R3, R4, R5, R6 |
| 2 | 100pF | C19,C20 |
| 1 | Trimmer 5-35pF | C1 |
| 7 | 6,8µF/10V | Stützkondensator |
| 7 | 0,1µF/63V | Stützkondensator |
| 1 | 32,768kHz | Q1 |
| 1 | 74LS00N | IC18 |
| 3 | 74LS00N | IC13, IC14, IC15 |
| 1 | 7473N | IC10 |
| 1 | 74LS74N | IC17 |
| 5 | 74LS90N | IC7, IC8, IC9, IC11, IC12 |
| 1 | 4060N | IC16 |
| 6 | 74141N | IC1, IC2, IC3, IC4, IC5, IC6 |
| 6 | Z590M | U$1, U$2, U$3, U$4, U$5, U$6 |
