CNC - Exerciser

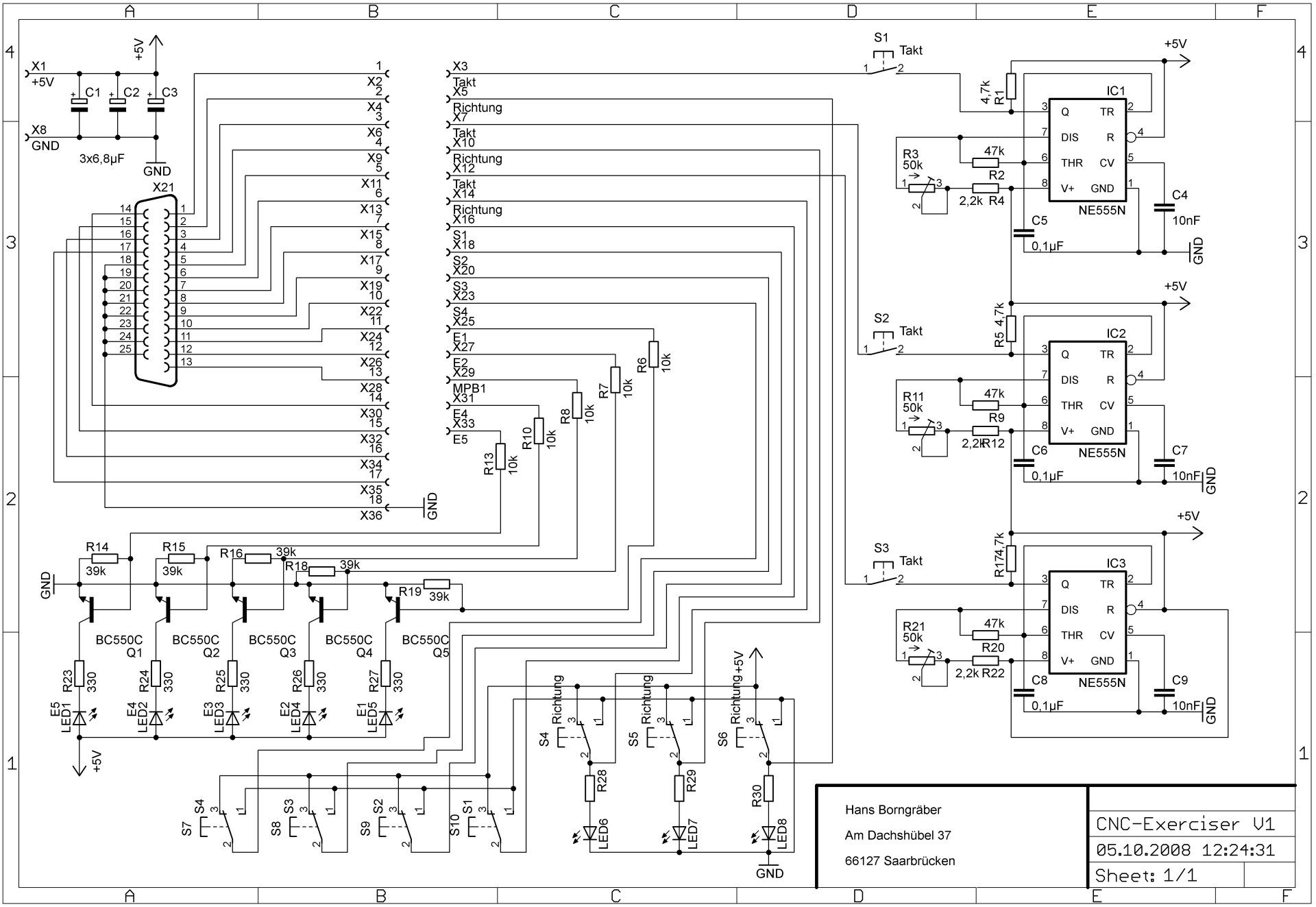

Auf den Plan klicken für die Brillenträger - Version

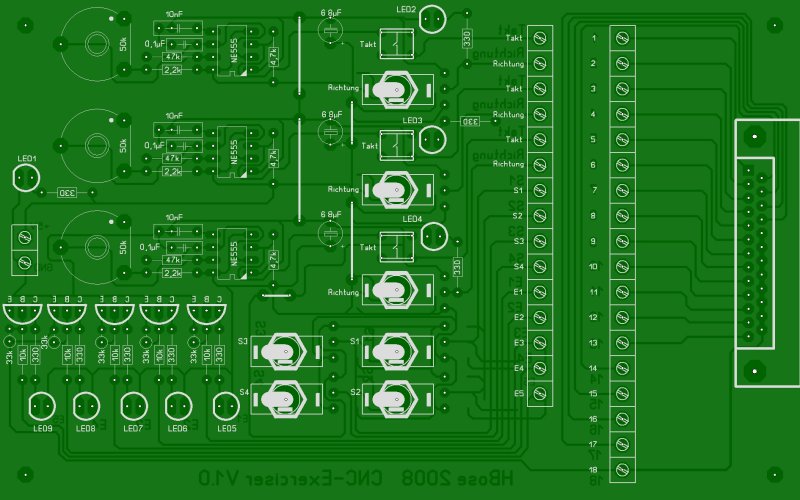

Auf das Bild klicken um die Layout-Datei herunter zu laden
Bauteile Liste
Menge |
Wert |
Bauteile |
3 |
6,8µF |
C1, C2, C3 |
3 |
0,1µF |
C5, C6, C8 |
3 |
LED Grün |
LED6, LED7, LED8 |
3 |
330 |
R28, R29, R30 |
3 |
47k |
R2, R9, R20 |
3 |
2,2k |
R4, R12, R22 |
3 |
4,7k |
R1, R5, R17 |
5 |
10k |
R6, R7, R8, R10, R13 |
3 |
10nF |
C4, C7, C9 |
5 |
39k |
R14, R15, R16, R18, R19 |
3 |
50k Trimmer |
R3, R11, R21 |
5 |
330 |
R23, R24, R25, R26, R27 |
5 |
BC550C |
Q1, Q2, Q3, Q4, Q5 |
5 |
LED rot |
LED1,LED2,LED3,LED4,LED5
|
3 |
NE555N |
IC1, IC2, IC3 |
7 |
Schalter 1xUm |
S4,S5,S6,S7,S8,S9,S10 |
3 |
Taster 1xEin |
S1,S2,S3 |
35 |
Klemme 5mm |
X..... |
1 |
DB-25 Print-Buchse |
X21 |
