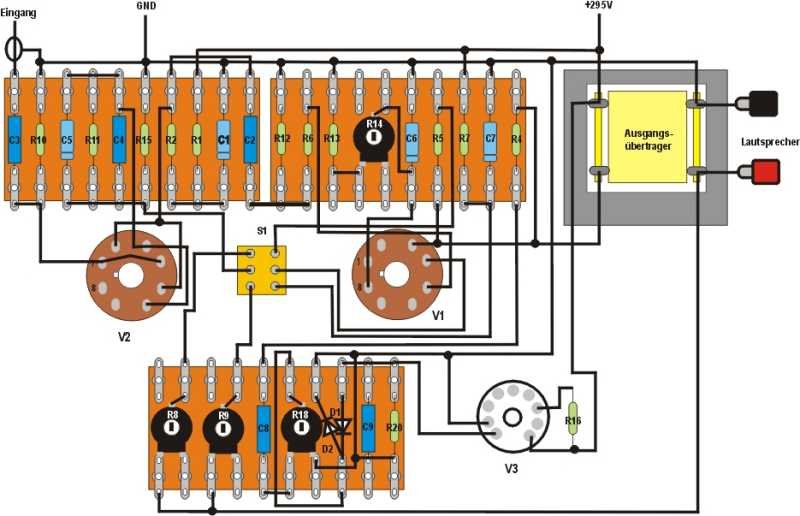

EL34 SE 6 / 9 Watt Triode / Pentode - Verstärker


Bauteil Wert Bauteil Wert
B1 B400/C1000 R6 1k
C1 10F/350V R7 2k
C2 0,22F R8 5k
C3 1F/250V R9 5k
C4 1F/100V R10 100k
C5 22F/25V R11 4,7k
C6 100F/25V R12 470k
C7 10F/350V R13 100
C8 1F/250V R14 250
C9 0,22F R15 100
C10 220F/400V R16 470k
C11 220F/400V R17 47
C12 0,1F/350V R18 220k
D1 1N914 R19 1,5k/11W
D2 1N914 R20 1M
LMP1 6,3V R21 250
LS1 4 ohm S1 2 x Um
R1 47k S2 2 x Um
R2 220k SI1 250mA
R3 50k V1 EL34
R4 470k V2 6SN7GT
